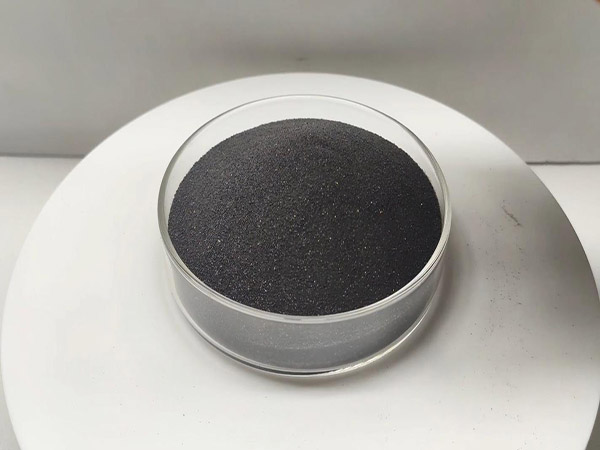

宝珠砂颗粒圆整、热膨胀小、中性耐火、溃散性好，酸/碱性粘结剂都能匹配，最适合对尺寸精度、复杂砂芯、低气孔、少脉纹有要求的工况。
宝珠砂适配的铸造工艺：
1、树脂自硬砂：宝珠砂适用大型铸钢、合金钢、发动机复杂砂芯。球形砂比表面积小，树脂添加量下降30%～50%，发气量低，针孔缺陷明显减少；低热膨胀消除脉纹、夹砂缺陷，旧砂再生率高。适合单件小批量、大型厚壁铸件、细长复杂砂芯。
2、覆膜砂/壳型铸造：制作高精度薄壁砂芯，如缸盖水套、排气管。流动性优秀，射芯充填饱满，砂芯强度高、变形小，溃散性好，深孔内腔清砂轻松；可部分替代熔模铸造，铸件表面光洁度高。
3、水玻璃砂：大型铸钢、高锰钢件。宝珠砂透气性优于石英砂，水玻璃加入量更低，砂型不粉化、落砂容易；很多工况可以免刷铸造涂料，减少粘砂。不适合长时间高温烘干，容易造成壳层开裂。
4、消失模铸造：作为干态填充砂，球形颗粒流动性佳，震实不易压塌泡沫模样；透气均匀，泡沫热解气体顺利排出，减少增碳、气孔缺陷；适合铸铁、铸钢、铝合金箱体类铸件，也可作为消失模涂料骨料。
5、V法真空密封造型：真空负压下填充均匀，砂型紧实稳定；高温热变形极小，铸件尺寸精度高，适合大中型平板类、箱体铸件，表面质量稳定。
6、熔模精密铸造：用作面层/背层撒砂，部分替代锆英砂。热膨胀低，型壳不易开裂，降低铸件变形；成本低于锆英砂，多用于碳钢、合金钢精铸件。不适合超高温特种合金苛刻面层工况。
7、3D打印砂型：球形颗粒流动性好、铺砂平整，打印砂型尺寸稳定，是近年快速增长的应用方向。
8、粘土潮模砂：可局部混配使用，但成本高于石英砂，一般只用于高精度复杂芯砂，很少全砂型采用。
