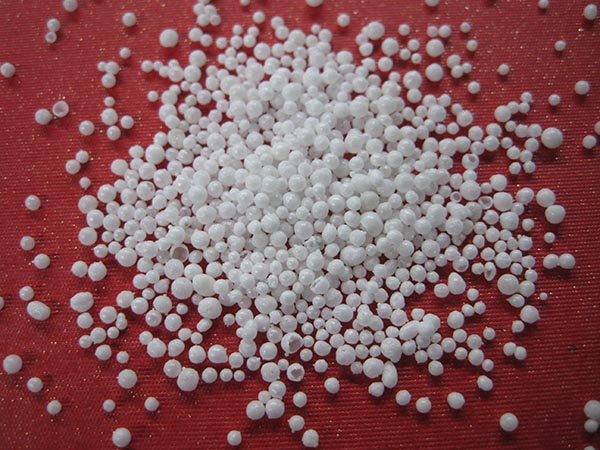

氧化铝空心球是以熔融喷吹形成的高纯α-Al₂O₃空心球体为原料制成的超高温轻质隔热耐火材料，氧化铝空心球隔热材料的特点如下：
1、耐高温性能优异
氧化铝空心球主相为α氧化铝，熔点约2050℃，高纯制品长期使用温度可达1750～1800℃，重烧线变化小，高温下不易软化变形，可直接用作高温窑炉内衬，远高于硅酸铝纤维等普通保温材料的使用上限。
2、隔热保温效果好，节能明显
氧化铝空心球大量封闭空心腔体，内部封存静止空气，导热系数低，高温下导热系数0.3~1.0W/(m·K)，大幅降低热量辐射与传导，减少炉体散热，窑炉工况可实现显著节能；同时低热容，升降温速度更快，缩短升温时间。
3、轻质高强
氧化铝空心球体积密度仅1.1～1.5g/cm³，只有致密刚玉制品的一半左右，可大幅减轻窑炉自重，降低钢结构承重；同时机械强度远高于普通轻质保温制品，抗压强度高，不易破损，可承受火焰冲击。
4、抗热震性能优良
氧化铝空心球空心结构能够缓冲急冷急热产生的热应力，频繁升降温工况下不易开裂、剥落，适合间歇式窑炉、周期性启停的高温炉体。
5、化学稳定性好
氧化铝化学惰性强，在氧化、中性气氛下稳定，抗多数高温熔渣侵蚀；对部分酸碱介质有一定抵抗能力，不易和炉内物料发生反应。还原性气氛下使用需谨慎。
6、制品形态灵活
氧化铝空心球骨料可直接作为隔热填料，也可加工成空心球砖、浇注料、预制件等多种形态，适配不同窑炉结构施工。
7、缺点
氧化铝空心球脆性大，抗冲刷性能一般；价格高于普通高铝轻质砖；在强还原气氛、大量碱金属蒸气长期侵蚀工况下会加速损坏。
