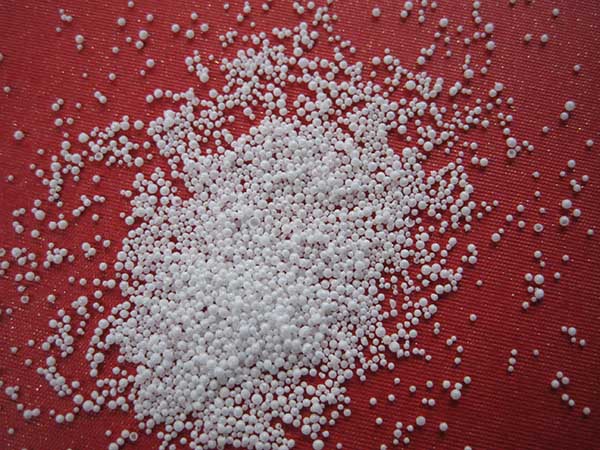

氧化铝空心球隔热填料是一种以工业氧化铝为原料，经电炉高温熔炼吹制而成的轻质高温隔热材料，晶型为α-Al₂O₃微晶体。其独特的空心结构赋予其优异的隔热性能与力学性能的平衡。
一、材料特性
耐高温性能：氧化铝空心球具有很高的熔点（约2250℃）和耐火度（1900℃），最高使用温度可达1800℃，在高温环境下长期稳定工作，适用于1600℃–1800℃的高温窑炉。
轻质高强：堆积密度仅为0.5–1.2 g/cm³，体积密度仅为刚玉制品的二分之一；但机械强度显著高于一般轻质制品，常温耐压强度可达6–20 MPa（依制品等级而异）。
低导热系数：空心结构利用封闭空腔的热阻效应，显著降低热传导。氧化铝空心球砖在800℃时导热系数约为1.4 W/(m·K)，在1000℃时约为0.9–1.2 W/(m·K)，隔热性能优异。
化学稳定性：Al₂O₃含量通常较高，SiO₂、Fe₂O₃、Na₂O等杂质含量低，耐酸碱腐蚀，在氧化、还原等多种气氛下性能稳定。但需注意Na₂O含量过高可能导致高温下窑炉结构塌陷，选型时应关注碱含量控制。
热稳定性：热膨胀系数低，重烧线变化率小，抗热震性能良好，温度急剧变化时不易产生裂纹。
二、规格分类
按粒径分为混级球（0.2–5mm）和分级球（0.2–1mm、1–2mm、2–3mm、3–5mm等），也可根据需求定制。按Al₂O₃含量分为普通型（85%–90%）、高铝型（90%–98%）和高纯型（≥99%），含量越高，耐火度和隔热性能越优。
三、主要应用领域
高温隔热填料：作为高温、超高温窑炉的松散填充隔热材料，可直接填充于炉墙夹层，减少热量传递，提高热效率。适用于石化工业气化炉、炭黑工业反应炉、冶金工业感应电炉、氮化炉、钨棒炉、钼丝炉等。
轻质耐火混凝土骨料：用作高温耐火混凝土的轻质集料，降低混凝土整体密度，同时保持高温耐火性能，用于浇注料、可塑料等不定形耐火材料。
氧化铝空心球砖：以空心球为主体，添加刚玉超细粉和结合剂，经1750℃左右烧成，制成标准砖、异型砖。可直接作为高温窑炉工作衬使用（如裂解炉、热风炉、隧道窑、推板窑、坩埚炉等），兼具耐火与隔热功能，节能效果可达30%–40%以上，同时减轻炉体重量1.1–1.9吨/立方米。
其他应用：在陶瓷工业中用于窑炉内衬；环保领域用于垃圾焚烧炉、生物质发电炉；电力行业用于锅炉和熔炉隔热衬里；有色金属冶炼中用于铝、铜、锌等熔炉保温。此外，还可作为催化剂载体、过滤材料及吸声材料使用。
