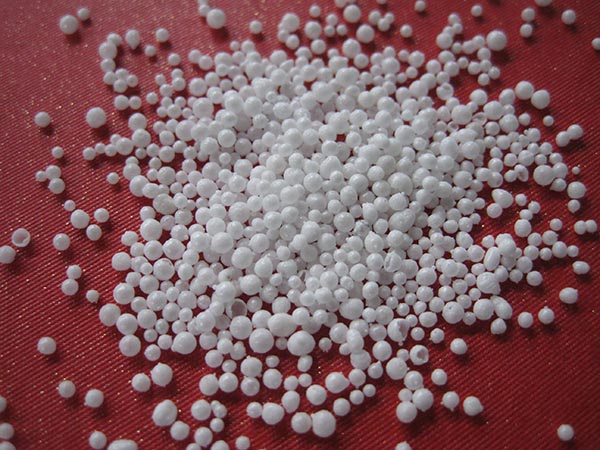

氧化铝空心球的耐火性能特点主要体现在以下几个方面：
1.耐高温性能优异
氧化铝空心球的主要成分是氧化铝，含量可达99%以上，晶型为稳定的α-Al₂O₃微晶体。其使用温度可达1800℃，普通产品的耐火温度也普遍超过1650℃。即使在1800℃的高温下，材料的质量损失也仅为20.3%左右，表现出良好的高温稳定性。
2.机械强度高
氧化铝空心球制品的机械强度为一般轻质制品的数倍。其抗压强度主要取决于空心球之间的接触面积，通过提高烧结温度、减小空心球粒径或进行浆液渗透，可以显著提升强度。例如，当烧结温度从1400℃升高到1550℃时，抗压强度可从6.9MPa大幅提升至100.0MPa。
3.体积密度低，轻质隔热
氧化铝空心球的堆积密度通常在0.5至1.0g/cm³之间，而以其为骨料制成的空心球砖体积密度仅为1.1至1.5g/cm³，约为传统刚玉制品的一半。这种轻质特性使其能够有效减轻炉体重量，每立方米可减重1.1至1.9吨。
4.导热系数低，节能效果显著
由于空心球内部存在大量封闭气孔，氧化铝空心球的导热系数很低，具有良好的隔热保温性能。在高温窑炉上应用，节能效果可达30%以上，同时还能减少甚至省去额外的保温层材料。
5.热稳定性好，重烧线变化率小
氧化铝空心球制品的热稳定性良好，重烧线变化率通常控制在±0.3%以内，这意味着在长期高温使用过程中，材料尺寸稳定，不易发生变形或开裂，使用寿命更长。
6.化学稳定性强，适用气氛广
氧化铝空心球化学性质稳定，在各种气氛下（包括氧化、还原气氛）使用都非常稳定，耐腐蚀性能优异，能够适应多种复杂的高温工业环境。
